办公室撕开奶罩揉吮奶头H文视频,玩两个丰满老熟女在线视频,成人做爰高潮片免费看古代小说,久久精品无码专区免费东京热

粉末固相二次燒結(jié)法制備具有離子傳導(dǎo)功能的LAGP體系固態(tài)電解質(zhì)，電解質(zhì)主要晶相為LiGe₂(PO₄)₃，原料按14.4%Li₂CO₃—4.5%Al₂O₃—27.0%GeO₂—54.1%NH₄H₂PO₄(mol%)的配方進行配比。目前制備得到的樣品室溫電導(dǎo)率可達2*10^-4S/cm。

制備工藝：球磨混合—高溫熔融—淬冷—高溫?zé)崽幚怼蚰ァ獕浩邷囟翁幚怼獟伖?。詳細參?shù)如下：

將粉料放入球磨罐進行1h的球磨。將充分混合的原料放入鉑金坩堝中，置于馬弗爐內(nèi)，以5℃/分鐘的速度從室溫升至700℃，恒溫1h。再從700℃以5℃/分鐘的速度升至1500℃，并恒溫2h。將鉑金坩堝迅速從馬弗爐內(nèi)取出放入蒸餾水中進行急冷。將得到的玻璃態(tài)物質(zhì)放入管式爐中，按1℃/min緩慢升溫至850℃進行熱處理12h，再將得到的玻璃陶瓷取出進行球磨，得到粉狀產(chǎn)物，然后用壓機在25Mp壓力下將粉料壓制成直徑為13mm，厚度為1mm左右的薄片。壓好的片放入管式爐中，用氫氣保護，按1℃/min緩慢升溫至850℃并恒溫3h。最后依次用360目和1800目的砂紙將樣品上下表面磨平。

應(yīng)用于鋰空電池：

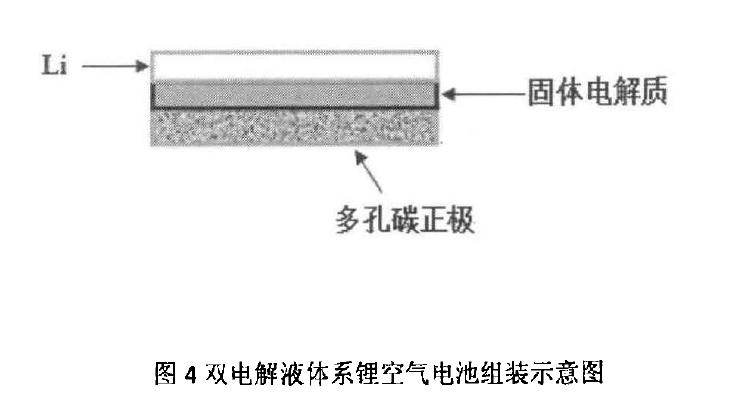

將多孔碳正極、固體電解質(zhì)、鋰片負極按圖方法組裝在一起，電解質(zhì)充當(dāng)隔膜，并在正極滴加DMP，負極滴加EC。

內(nèi)容摘自《LAGP體系固態(tài)電解質(zhì)制備及研究》
