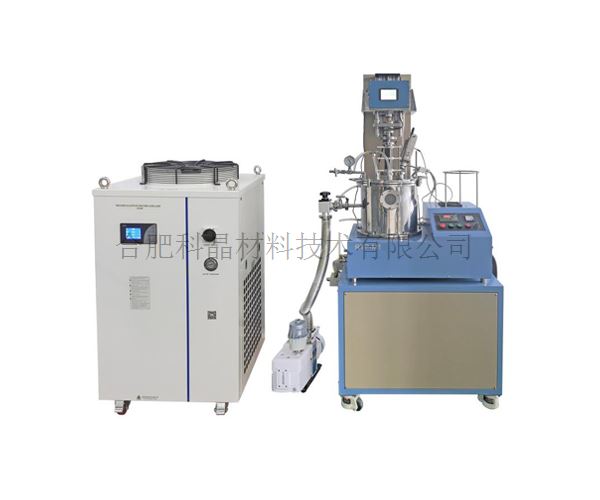

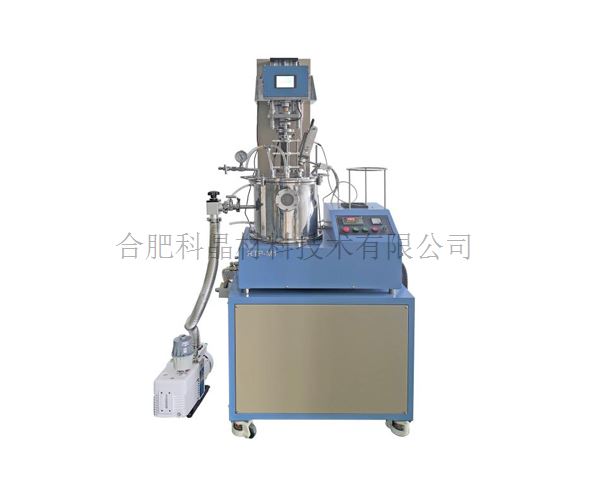

| 設備名稱型號 | ·2600℃高真空快速升溫熱壓爐（200℃/S，標準、加壓和可視化法蘭上蓋，壓力0-50kg) RTP-M1 |
| 產品特點 | ·6" 不銹鋼管通過上下密封法蘭實現真空密封，真空度可達2x10-2torr（機械泵），5x10-5torr（分子泵）; ·加熱元件：石墨片作為加熱元件，最高溫度可達到 2600℃； ·兩個加熱元件之間的間隙可根據不同的樣品厚度進行調整； ·上部配置的滑臺與焊接波紋管可應用于熱壓樣品 ·采用高精度紅外測溫儀測量溫度 |

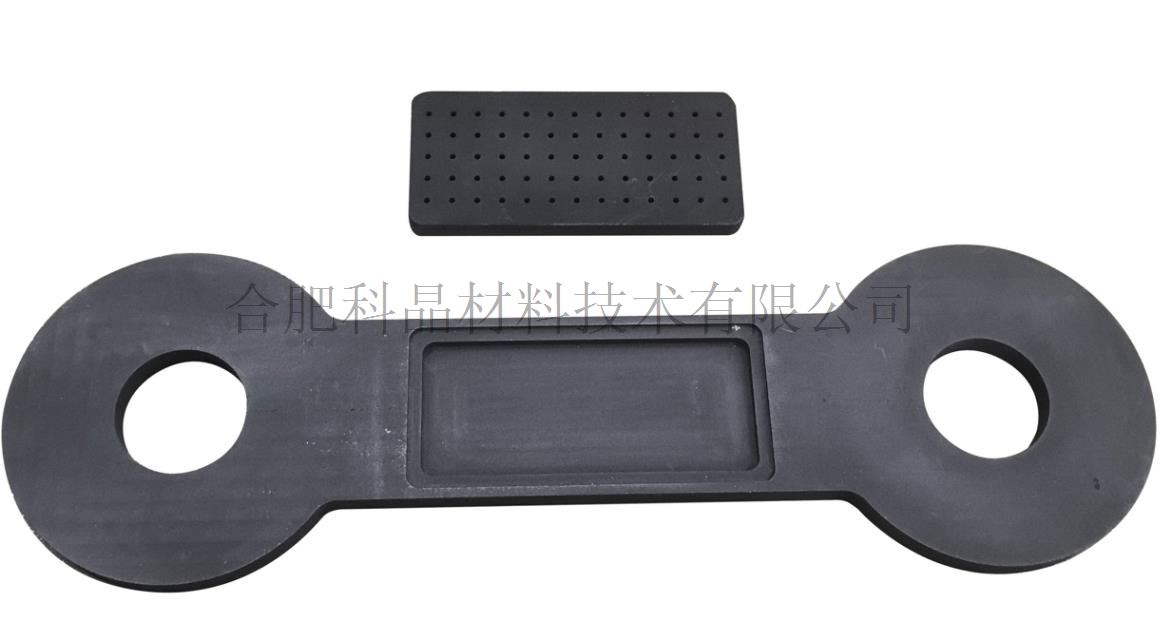

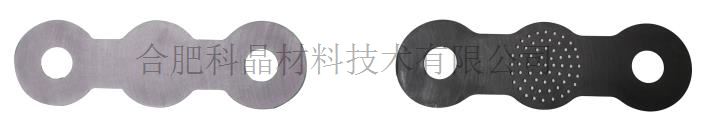

| 基本參數 | ·電源：AC 220V 50/60HZ ·功率：19 KW ·最大輸出電壓和電流：20V,950A（AC） ·最大輸入電流：87A ·最高加熱溫度：石墨片2600℃（≤60s） ·最快加熱速率：≤200℃/s ·加熱元件：石墨片，石墨加熱坩堝 ·使用不同法蘭上蓋時，請使用不同的石墨坩堝、石墨板及石墨加熱器； ·加壓法蘭上蓋使用石墨板，石墨板尺寸：1*51*171mm（帶孔/不帶孔）

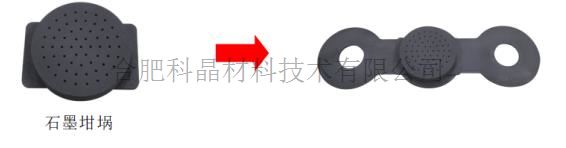

·最大壓力：500N ·為了防止樣品腐蝕或損壞石墨加熱器，可使用分體式石墨坩堝放置在加熱片上，對樣品進行加熱和測試：（使用石墨坩堝時需將坩堝放在石墨板上結合使用）石墨坩堝尺寸：φ38*7mm（含蓋）

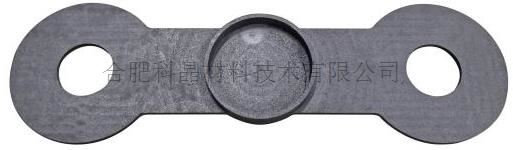

·可視化法蘭上蓋使用石墨加熱器（使用時無需放入上蓋）尺寸：φ51*7*171mm

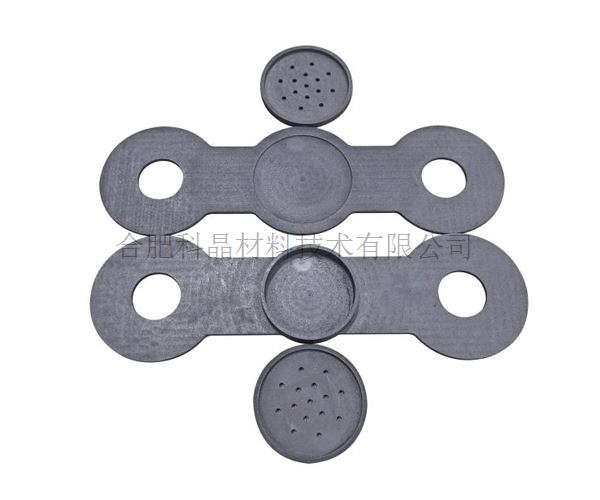

·根據客戶加熱樣品尺寸和形態不同，還可以選配圓形或方形（含蓋）的石墨加熱片。
|

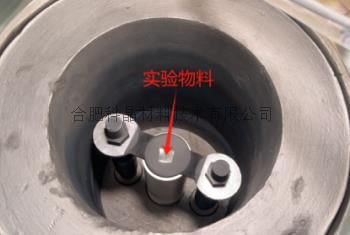

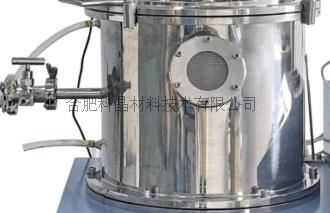

| 真空腔室與法蘭 | ·腔體材質：不銹鋼水冷腔體，腔體上帶有水管接口，通過水管與設備側面的分水器連接。腔體尺寸：φ360*300mm ·水冷腔體左側有一個KF25接口，接口上安裝了一個不銹鋼三通，三通上有一個φ6.35mm的雙卡套接頭為出氣口，一個不銹鋼針閥控制出氣的通斷；一個KF接口為抽真空接口，通過擋板閥和波紋管與真空系統連接。 ·腔體正前面有一φ60mm的石英觀察窗口 ·水冷腔體內部安裝了一個石墨保溫體，尺寸：φ304*268mm ·兩根銅電極安裝在保溫體底部，兩根石墨螺桿安裝在銅電極上，石墨片安裝在兩根石墨螺桿中間，樣品放置在兩個石墨片之間。石墨片底部放置了氮化硼塊。 ·系統中配置了三套法蘭，一套設備標準法蘭，一套加壓裝置的法蘭和一套可視化法蘭（316L材質），法蘭采用LF的方式與腔室連接 ·三套法蘭上均含有兩個φ6.35mm的雙卡套接頭，兩個進氣口分別通過一個不銹鋼針閥控制氣體的通斷，一個進氣口通過氣管與與設備背面的出氣口連接，由設備側面的微量調節閥控制進氣的流量，另一個進氣口通過氣管與氣瓶連接。 ·法蘭頂部含有兩個水管接頭，通過水管與水冷設備連接 ·一個石英觀察窗口用于紅外測溫儀探入到設備內部測量樣品溫度
|

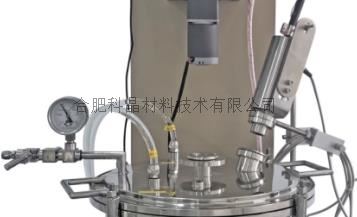

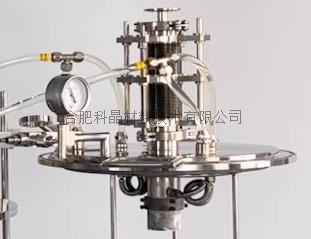

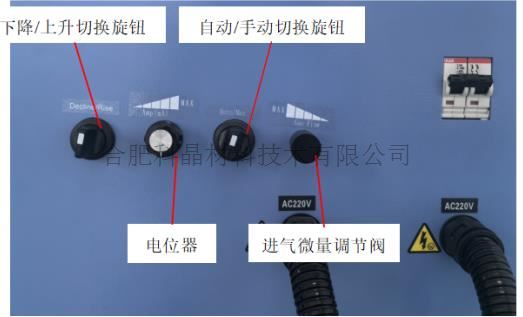

| 加壓裝置 | ·加壓裝置法蘭頂部的KF40 的接口上安裝了一根可伸縮波紋管，波紋管尺寸：KF40*170mm，壓縮行程60mm，一個滑臺安裝在背面，滑臺有效行程100mm，滑臺移動，壓縮波紋管的行程調節壓力的大小。 ·壓機的上下移動由控制面板上的升降開關控制，升/降的切換有設備側面的一檔旋鈕控制 ·采用電動加壓的方式對樣品施加壓力，最大壓力：500N； ·有兩種工作模式，手動加壓和自動加壓，自動加壓帶有恒壓功能，恒壓精度：±3N ·可設置恒定壓力范圍：10-500N ·可設置恒定壓力時間：1-9999min ·可顯示壓力范圍：1-500N
|

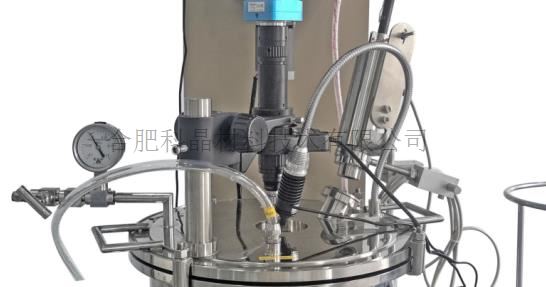

| 可視化裝置 | ·可視化法蘭頂部的中間位置安裝了一個石英觀察窗口，用于原位攝像系統進行實時觀測；配套電腦軟件，可以實時進行錄像。 ·標準物鏡，原位觀察放大倍數：24—200倍，工作距離：95mm ·0.4X輔助物鏡，原位放到倍數：10—80倍，工作距離195mm ·調焦托架：調焦手輪松緊可調，可升降 ·照明：LED環形光源 ·相機：500 萬像素索尼芯片高清相機
·不加熱狀態下和加熱狀態下，原位觀察樣品圖片如下：
|

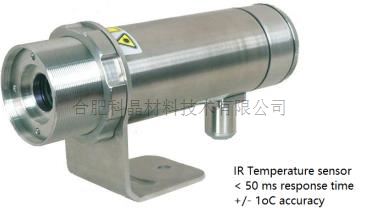

| 溫控系統 | ·使用紅外測溫儀檢測溫度，紅外測溫儀溫度測量范圍：400-2600℃ ·測量精度：±0.5% FS ·重復精度：±0.3% FS或 ±1℃ ·響應時間：≤5ms ·可測量最小目標：2mm ·控溫方式：手動控溫和程序控溫（通過“手動/自動切換開關”切換） ·手動控溫：通過左側面板上的電流調節旋鈕調節電流值，從而調節溫度 ·程序控溫：安裝了一個數顯溫度控制器，可設置30段升降溫程序，控溫精度為±1℃ ·溫度控制器的時間設置以秒為單位
|
| 皮拉尼真空計 | ·測量范圍：1*10-4 mbar—1000 mbar（1*10-4—750 torr） ·準確度：1000mbar—20 mbar（讀數的30%） 20—0.002mbar （讀數的2%） ·重復性：20—0.002mbar （讀數的2%） ·使用濕度：30℃環境下≤80% 40℃環境下≤50%無冷凝氣體； ·使用溫度：5℃—60℃
|
| 水冷機 | ·型號：KJ-6300 ·工作電壓：AC 220V 50HZ ·工作電流：3.4-26.3A， ·制冷量：30708Btu/h ·壓縮機功率：2.64KW， ·水箱容量：40L ·最大流量：75L/min， ·凈重：113Kg |

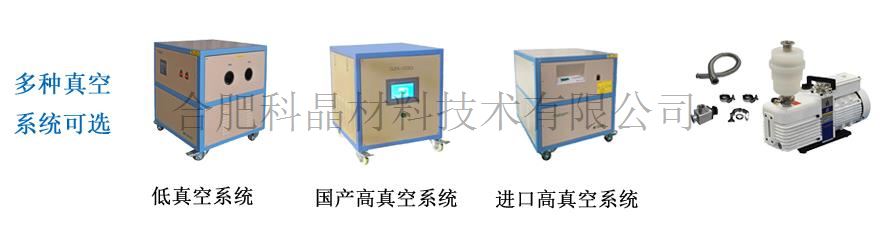

| 真空系統（選配） | ·型號：VRD-24 ·抽氣速率：6.6L/S ·電機功率：750 W ·極限壓強：4×10-1Pa（不帶負載） ·實際壓強：≤2 Pa（帶上爐管和密封法蘭，冷態下機械泵抽20分鐘） ·如果想要獲得更高的真空度（10-5toor or better）可選購國產或進口高真空機組
|
| 設備外形尺寸 | ·熱壓爐：950mm（L）*670mm（W）*1950mm（H）
|
| 凈重 | ·約400KG |
| 質保 | ·一年保修，終身技術支持 ·特別提示： 1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損失不在保修范圍內。 |
| 使用注意事項 | ·腔室內氣壓不可高于0.02MPa（相對氣壓）； ·由于氣瓶內部氣壓較高，所以向腔室內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； ·對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） ·我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |

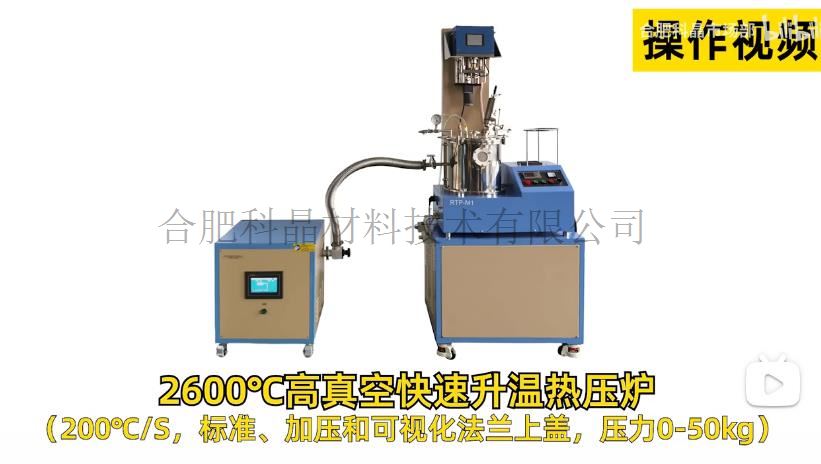

| 操作視頻 |

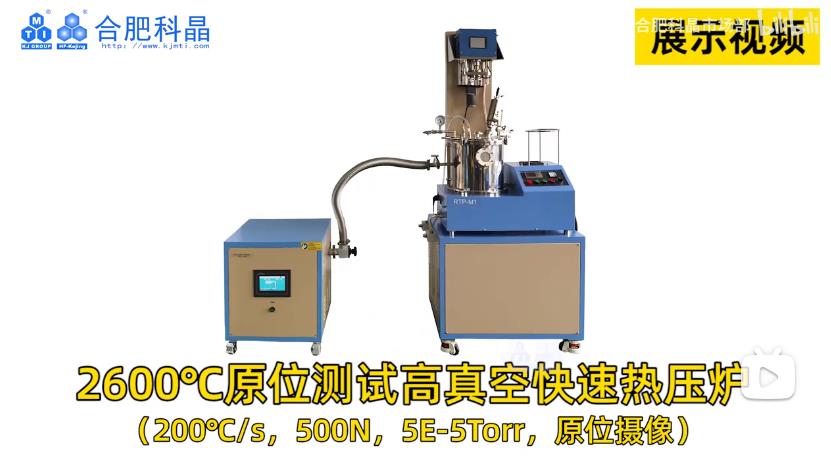

展示視頻 操作視頻 |
